MODUŁ FILTRUJĄCY
- VENTORE 360 ®
WB40500011360
Urządzenie VENTORE 360 z Grupy Willyberg to uniwersalny produkt poprawiający komfort pracy w małych pomieszczeniach produkcyjnych o powierzchni do 100 m2 dla jednego zestawu . Urządzenie składa się z mobilnego modułu filtarcyjnego i wentylatora kanałowego ( nie wchodzi w skład zestawu) . Urządzenie służy do efektywnej filtacji powietrza w zależności od użytego filtra. Producent zaleca użycie wentylatora kanałowego o wydatku powietrza min. 1300m³/h. Pojedyńcze moduły mogą być łączone w agregaty, wówczas moc fitrowania rozkłada się na większą liczbę urządzeń powodując zmniejszenie wydajności . W tym układzie można je stosować dla większych powierzchni ale może to wymagać zastosowania wentylatora o większej mocy. Standardowo zaleca się używanie wentylatora o wylocie powietrza dla rury fi 200.
W zależności od prowadzonej działaności oraz użytych w urządzeniu filtrów, moduł VENTORE 360 skutecznie zapewnia :
- odpylanie podczas obróbki powierzchni (cięcie, szlifowanie),
- pochłanianie oparów substancji chemicznych podczas produkcji,
- dostarczenie czystego powietrza do pomieszczenia.
VENTORE 360 idealnie nadaje się do filtracji pomieszczeń takich jak : stolarnie , malarnie ,spawalnie, komory lakiernicze, pracownie, warsztaty samochodowe, przetwórnie tworzyw sztucznych, i inne pomieszczenia w zależności od doboru odpowiednich filtrów.
Stosując urządzenie filtrujące VENTORE 360 zyskujesz :
- poprawę bezpieczeństwa i higieny pracy,
- wysoką wydajność filtrowania w relatywnie niskiej cenie,
- brak utraty ciepła w zimę ( układ zamknięty),
- poprawę jakości wyrobów,
- oszczędność energii,
- ochronę środowiska,
- wysoką wydajność filtrowania w krótkim czasie.
Wysoka funkcjonalność urządzenia i łatwość obsługi zapewniona jest dzięki :
- dużej powierzchni filtrów,
- skutecznemu pochłanianiu substancji lotnych takich jak: styren , aceton, węglowodory ( filtr z węgla aktywnego)
- możliwej regeneracji filtów węglowych,

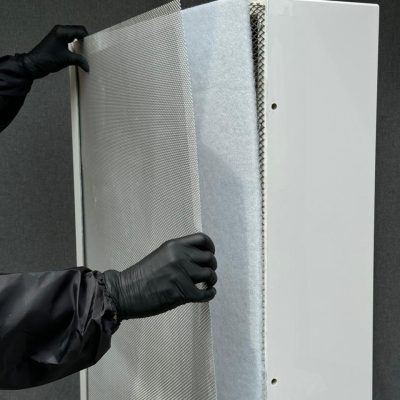

- prostej i szybkiej wymianie filtrów,
- zastosowaniu tkanin filtracyjnych zamiast droższych gotowych kaset,
- możliwośći zastosowania dowolnej tkaniny lub zestawu tkanin ( nawet do 45 mm grubości), dostosowanych do indywidualnych potrzeb produkcyjnych (np.węglowe, lakiernicze,kartonowe wstępne),
- wsparciu posprzedażowym i dostępie do oryginalnych filtrów,
- możliwości zastosowania własnych filtrów,
Możliwości podłączenia urządzenia

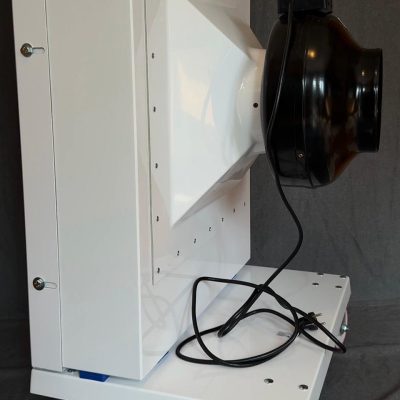

Moduł filtrujacy VENTORE 360 do którego bezpośrednio zamontowany jest wentylator o przekroju dolotu fi 200 , działa w układzie zamknietym i powoduje, że oczyszczone powietrze pozostaje w pomieszczeniu ( brak utraty ciepła).
Przy zastosowaniu dodatkowej rury fi 200 od modułu filtrującego , wentylator ( urządzenie elektryczne) można przenieść na zewnątrz filtrowanego pomieszczenia ( np.poza miejsce wymagające szczególnej ochrony przeciwpożarowej), wówczas ciepłe i oczyszczone powietrze powraca do wewnątrz.
Istnieje możliwość podłączenia modułu filtrującego rurą, kanałem fi 200 do już istniejącego systemu wentylacji lub do innego urządzenia np. odciąg trocin.

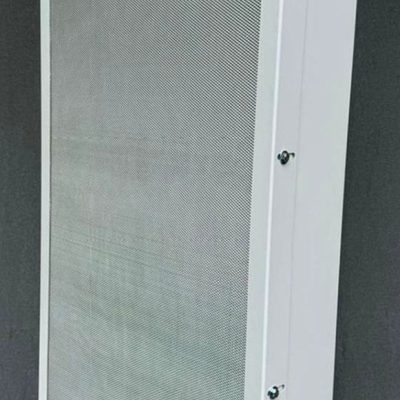

VENTORE 360 może być zamontowany w dowolny sposób, bezpośrednio do ściany, lub na oryginalnej platformie wyposażonej w koła z hamulcem, co daje możliwość dowolnego przybliżenia urządzenia do stanowiska pracy.
Dane techniczne:
Wymiary: 1500 mm x700 mm Głębokość razem z przyłączem: 500 mm Materiał: kompozyt poliestowy + żelkot ,kolor biały,połysk Waga urządzenia: 30 kgW skład zestawu wchodzi:
- przyłącze wentylatora kanałowego-rury fi 200,
- ramka zabezpieczająca filtry
- rura spiro fi 200 – 6 m
- filtr G4 220 g lub PaintStop 3″ ( proszę określić przy zamówieniu )
- instrukcja obsługi
Dostępne filtry :
WB40500011361

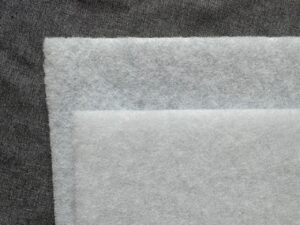

Włóknina filtracyjna G4 220g 150×70 do mobilnego filtra klasy G4 ( EU 4) 220 g w kolorze białym.
Dane techniczne:
Typ włókniny: G4 FM220
Rozmiar: 1500 mm x 700 mm x 10 mm
Norma: ISO 16890
Klasa jakości wg EN779:2012: G4
Materiał: 100% poliester
Kolor: biały
Przepływ nominalny: 5400m³/h na m²
Reakcja na ogień wg DIN 53438: F1
Minimalna różnica ciśnień przepływu: 35 Pa
Maksymalna różnica ciśnień przepływu: 250 Pa
Klasa filtracji: G4 (EU4)
Odporność na wilgoć: 100%
WB40500011362

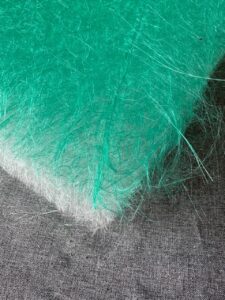

Filtr typu ,,Paint Stop 3″ do zastosowania w natryskowych kabinach lakierniczych i strefach przygotowawczych. Filtr Paint Stop służy do wychwytywania i wiązania mgły lakierniczej która nie osiadła na lakierowanej powierzchni.
Maty filtracyjne ,,Paint Stop’’ o klasie filtracyjnej G3 znajduje swoje zastosowanie w instalacjach malowania natryskowego, które są używane podczas mokrego malowania przemysłowego (meble, okna , części maszyn) przy produkcji i naprawie pojazdów mechanicznych oraz komorach lakierniczych i systemach odciągowych takich jak ściany filtracyjne.
Dane techniczne :
Filtr do kabiny lakierniczej PaintStop 3″
Klasa jakośći zgodnie z ISO 16890: G3
Rozmiar: 1500 mm x 700 mm x 60 mm
Odporność na temperaturę: max. 100°C
Reakcja na ogień zgodnie z DIN 53438: F1
Odporność na wilgoć: 100%
WB40500011363
Zestaw 4 kaset zawiera mieszankę węgla aktywowanego. Kasety, ( każda o wadze 25 kg ) montuje się bezpośrednio do urządzenia i zabezpiecza od zewnątrz wstępnym filtrem siatkowym i ramką.
Węgiel aktywowany to substancja grafitowa która w w procesie produkcji została specjalnie przygotowana, nastepnie zaimpregnowana w celu pochłaniania oparów.
Pory w węglu aktywowanym wykazują się silnymi właściwościami adsorpcyjnymi.
W oparciu o współpracą z naszym Certyfikowanym Dostawcą filtrów, istnieje mozliwość ich wielokrotnej regeneracji, co obniża koszty eksploatacji .
Filtry z węgla aktywowanego przeznaczone są od fitrowania oparów styrenu i węglowodorów .
Na życzenie Klienta jesteśmy w stanie dostosować parametry filtra do innych oparów w oparciu o specyfikację.
Dobór wentylatora

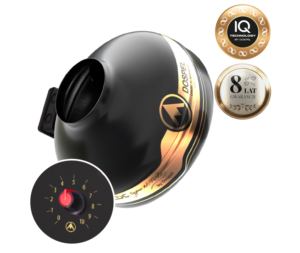

Uwzględniając nasze doswiadczenia i naszych Klientów rekomendujemy użycie wentylatora kanałowego marki Dospel z silnikiem BLDC w technologii inwerterowej Tesla- 200 fi o wydatku powietrza 1300m³/h lub inny wentylator kanałowy o podobnym wydatku powietrza.
UWAGA ! Informacja na temat wentylatora nie stanowi oferty handlowej.
